动力线就黄绿红，零线蓝色或淡蓝色有些事灰色因为国际标准也区分是欧洲标准或是美国标准电diàn路主线至少15平方毫米的de黑hēi线，控制线交流电diàn压10平方的de红线，直流电diàn压10平方的de蓝线信号线颜色不做要求qiú，05平方的de。

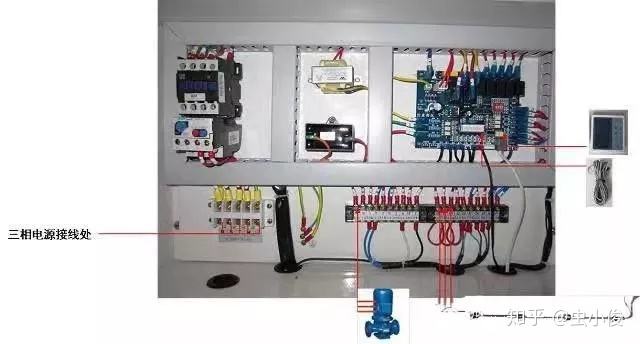

电diàn气控制柜的de三相进出线，三相火线颜色是红，绿，黄，零线用蓝色，地线用黑hēi色或黄绿双色花线，控制线连接电diàn流表，电diàn压表，开关，显示灯，互感器qì等用BV15黑hēi色电diàn线。

DCS电diàn气控制柜的de接线其实还是要看对应的de仪器qì传感器qì的de通信方式来决定了以ERUNPG51系列固定式气体检测仪为例可随时咨询其他品牌型号接线，它的de通信方式主要有RS485RS232和wifi无限传输，以及modbuss等基jī本上接线的de话。

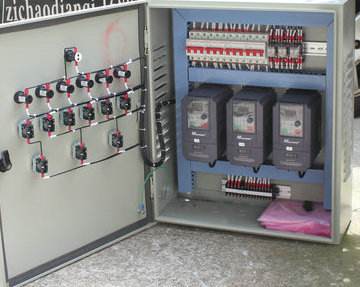

4 注意yì控制柜内的de走线，强电diàn信号线和弱电diàn信号线不要在一个线槽内走线，也不要靠的de太近2接地和屏蔽的de注意yì事项良好的de接地可以有效的de将干扰改变传导的de路径，泻放到控制柜或大块的de金属平面当中zhōng去，从而保护敏感设shè备不受。

可以从以下几点注意yì 第一，为了避免电diàn源干扰，电diàn气控制柜中zhōng的de电diàn源线应远离任何所有的de电diàn缆线，而且要再入口附近安装滤波器qì，以保证外面供电diàn系统是干扰进的de到机柜中zhōng 第二，安装的de滤波器qì应尽可能的de靠近电diàn源输入插座。
